Descripción

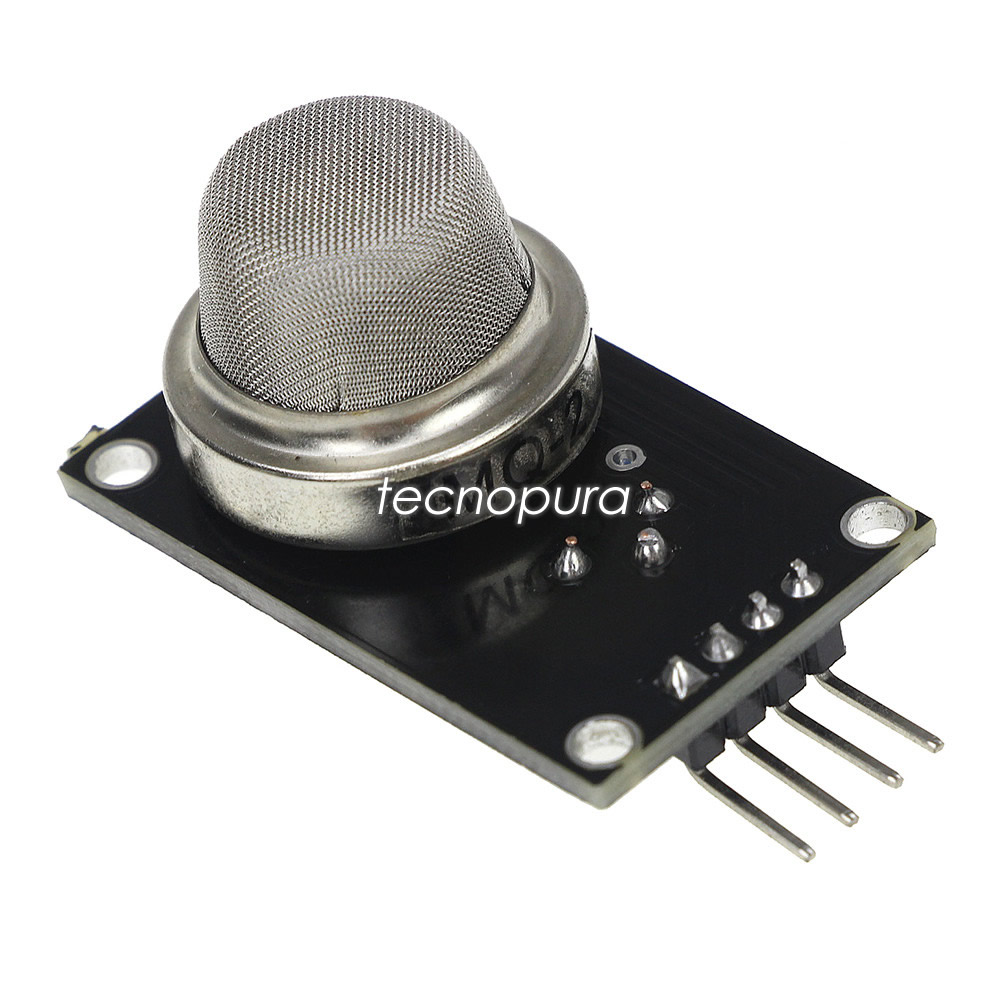

El módulo MQ-2, tiene como elemento principal el conocido sensor de gas MQ2, el cual es usado principalmente en la detección de humo, GLP, gas inflamable Butano, gas Metano, Hidrógeno, Propano, alcohol entre otros. Tiene un gran alcance de detección, de respuesta rápida, alta sensibilidad y estabilidad.
El sensor de gas posee un material sensible (SnO2) que modifica la conductividad, cuando existe en el ambiente la presencia de alguno de estos gases. Utilizando un circuito simple para convertir el cambio de conductividad de la concentración de gas correspondiente a la señal de salida. Este sensor puede detectar una variedad de gases inflamables, es un sensor de bajo costo para gran una variedad de aplicaciones.
Cuenta con un amplificador LM393 con un potenciometro para modificar la ganancia del sensor. De fácil conexión, programación e integración con plataforma Arduino dado que existe variedad de librerías para su uso.
Importante: Después de alimentar el sensor es necesario precalentarlo cerca de 20s, esto es debido a que tiene un elemento calefacor interno (heater) el cual es requerido para poder medir los gases.
Especificaciones técnicas
- Referencia: MQ-2
- Chip: LM393, sensor de gas ZYMQ-2
- Voltaje operativo: DC 5V
- Zona de detección: 300 a 10000 ppm (partes por millón)
- Tiempo de respuesta: ≤10s.
- Tiempo de recuperación: ≤30s.
- Condiciones: Temperatura ambiente: -20°C ~ 55°C
- Resistencia de calentamiento: 31ω ± 3ω
- Corriente de calefacción: ≤180mA
- Energía de calefacción: ≤900mW
- Salida análoga: 0 ~ 5V (a mayor concentración, mayor voltaje)
- Salida digital: TTL
