Descripción

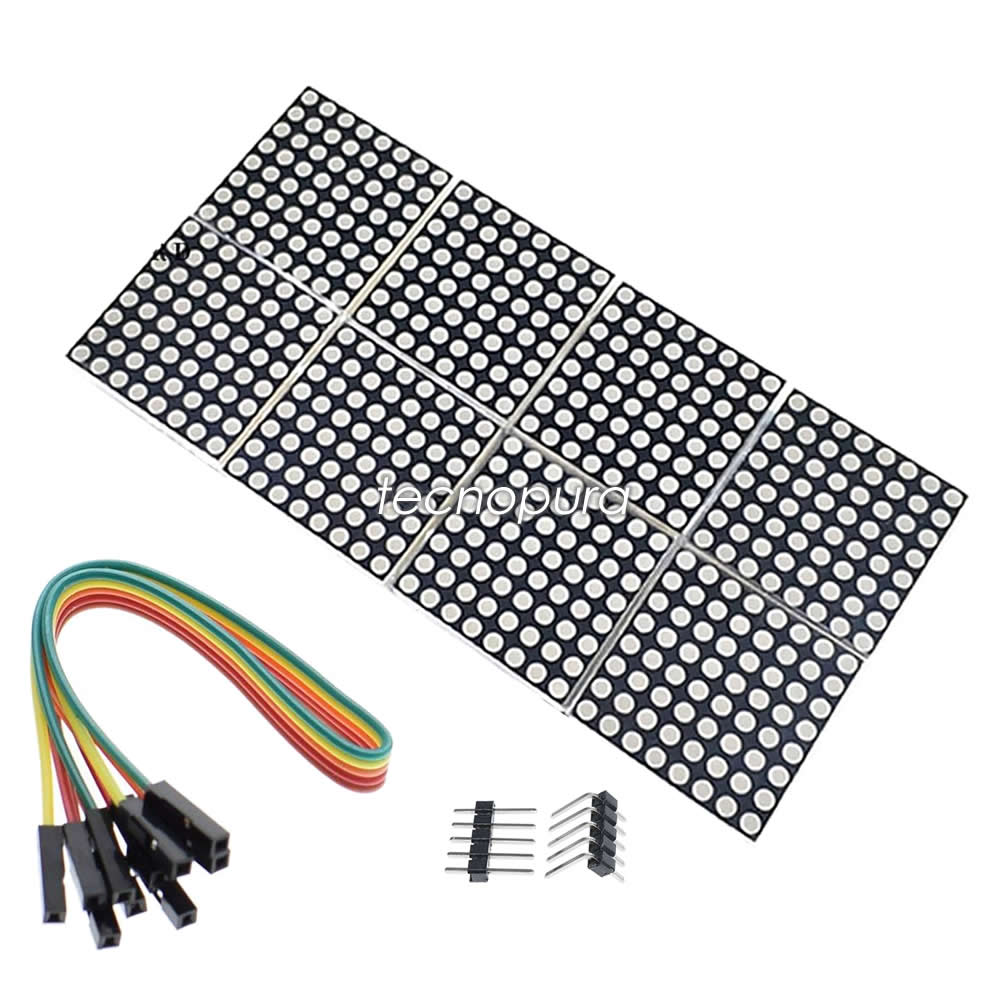

Matriz de 512 LED dispuestos en 16 filas y 32 columnas que se encuentran en ocho encapsulados sólidos de fibra de vidrio para protección de estos diodos. De fácil programación debido a que se usa el codificador MAX7219 compatible con plataforma Arduino o Microcontrolador PIC. La comunicación con el MAX7219 se logra a través de una interfaz en serie de 4 hilos (soporta SPI).
Tiene 8 piezas de matriz de puntos de LED 8×8 (32×16 píxeles en total) y 8 IC MAX7219 que se han conectado en cascada en 1 placa para facilitar su programación. Viene totalmente soldado y listo para usar.
Los dígitos individuales pueden accederse y actualizados sin tener que reescribir toda la pantalla.
Este módulo es bastante usado en letreros luminosos debido a su fácil instalación y a que puede conectarse en cascada con otros de la misma referencia sin notarse la división entre módulos.
Especificaciones técnicas
- Controlador / Chip: MAX7219
- Interface de comunicación: SPI
- Voltaje de operación: 5V DC
- Corriente de operación: 320mA (2A máximo)
- Velocidad de comandos: < 10 MHz
- Color LED: rojo
- Diámetro cada LED: 3mm
- Tornillos de fijación con 16 orificios de 3 mm de diámetro
- Módulo con interfaces de entrada y salida para soportar múltiples módulos en cascada
