Descripción

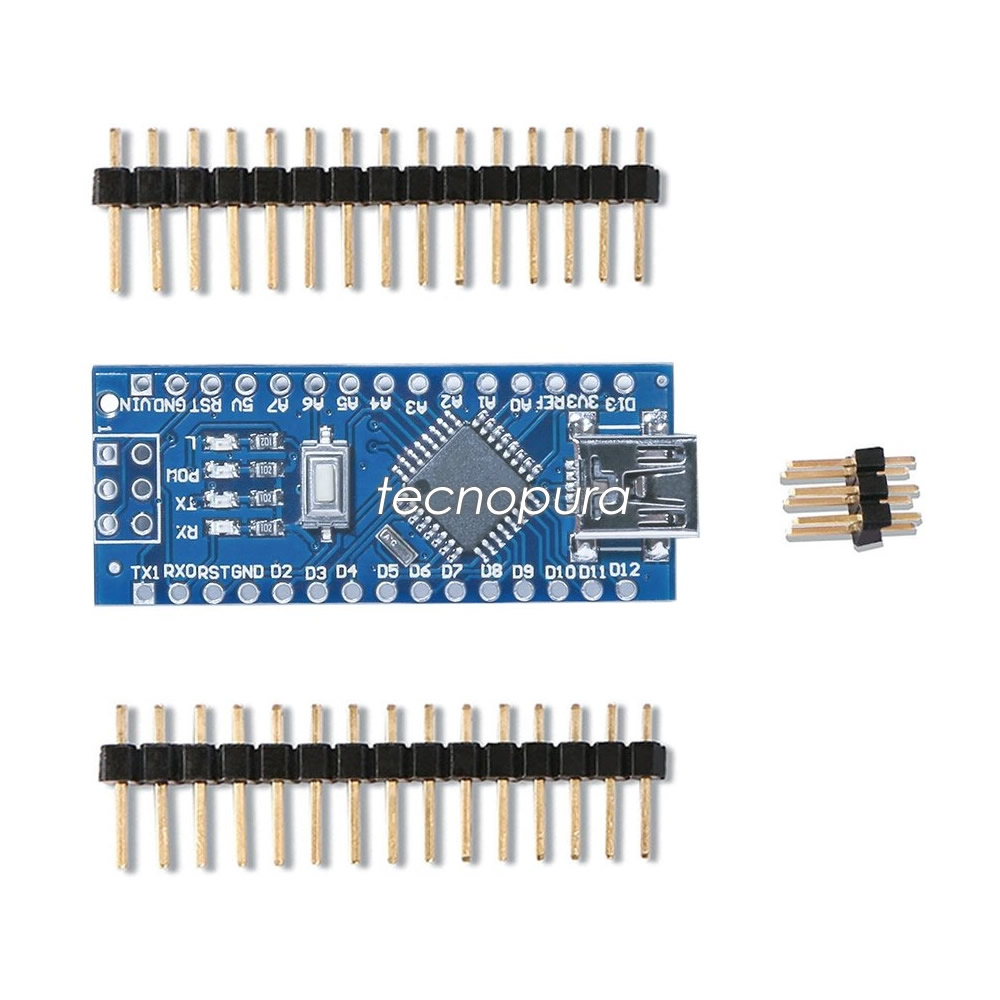

El Nano es una pequeña y completa placa basada en el ATmega328 (Ard. Nano 3.0) o el ATmega168 en sus versiones anteriores (Ard. Nano 2.x) que se usa conectándola a una protoboard. Tiene más o menos la misma funcionalidad que el Ard. Duemilanove, pero con una presentación diferente. No posee conector para alimentación externa, y funciona con un cable USB Mini-B.
Importante: tenga en cuenta que al ser una versión compatible (hecha en China) debe instalar en el equipo el driver CH340G para que pueda ser reconocido. No viene soldado y no incluye el cable USB.
Especificaciones técnicas
- Referencia: Nano v3.0 ATMEGA328 CH340
- Microcontrolador: Atmel ATmega328 (ATmega168 versiones anteriores)
- Tensión de Operación (nivel lógico): 5 V
- Tensión de Entrada (recomendado): 7-12 V
- Tensión de Entrada (límites): 6-20 V
- Pines E/S Digitales: 14 (de los cuales 6 proveen de salida PWM)
- Entradas Analógicas: 8 Corriente máx por cada PIN de E/S: 40 mA
- Memoria Flash: 32 KB (ATmega328) de los cuales 2KB son usados por el bootloader (16 KB – ATmega168)
- SRAM: 2 KB (ATmega328) (1 KB ATmega168)
- EEPROM: 1 KB (ATmega328) (512 bytes – ATmega168)
- Frecuencia de reloj: 16 MHz
